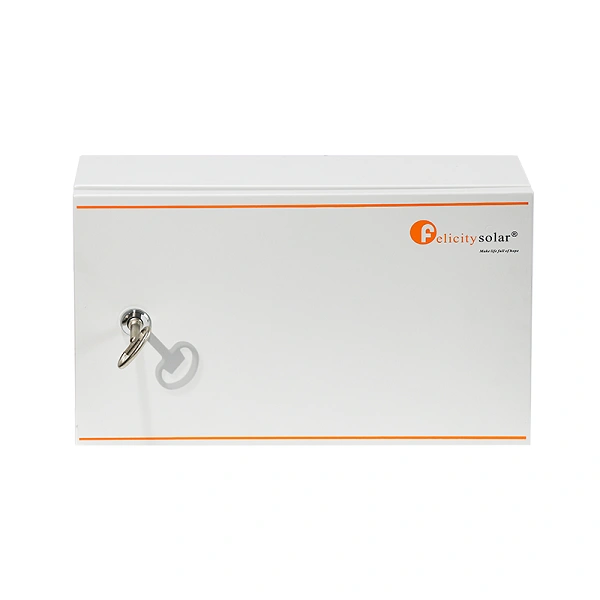

Caja Combinadora FV
El PV BOX Combiner de Felicity Solar Modelo PVCB0601 es una carcasa de combinación fotovoltaica diseñada para sistemas solares.
Función principal: agrupa la energía de varias cadenas (o cadenas) de paneles solares (hasta 6 entradas) en una sola salida para transmitirla al inversor.
Función esencial: Garantiza la protección de todo el campo solar contra sobrecorrientes (a través de fusibles) y sobretensiones (a través de un paracaídas de rayos / SPD), garantizando así la seguridad y la longevidad del sistema.
Capacidad: maneja un voltaje de entrada máximo generalmente de hasta 500V DC (o a veces 1000V DC para algunas versiones) con un máximo de 6 entradas y 1 salida.
Combinación de cajas fotovoltaicas del modelo solar Felicity PVCB0601
La caja de la combinación fotovoltaica, modelo PVCB0601, es un componente esencial de seguridad y consolidación situado entre los paneles solares y el inversor y cumple varios roles críticos que simplifican la instalación y maximizan la seguridad del sistema fotovoltaico.
Especificaciones Técnicas
Modèle Modelo: PVCB0601
Entradas (cuerdas): 6 (para 6 cadenas de paneles solares)
Sorties Salidas: 1 (al inversor o al controlador de carga)
Voltaje nominal máximo: generalmente 500V DC (algunas versiones están a 1000V DC)
Entrada Corriente nominal: 15A por cadena
Material de la caja: Chasis de metal o PVC de alta calidad
Índice de protección: IP54 o IP65 (resistente al polvo y al agua/agua)
Dimensiones : 430*260*118 mm (W x D x H)
Peso líquido: Sobre 5,8 kg
Funcionalidad y rol
A. Combinación y simplificación de cableado
Agrupación de energía: El papel más obvio es tomar los cables positivos y negativos de las seis cadenas de paneles solares y combinarlos en barras ómnibus internas para tener solo un par de cables de salida para enrutar al inversor.
Reducción de la complejidad: Esto reduce la cantidad de cableado de CC pesado y costoso que necesita ser extraído del techo o campo fotovoltaico a la sala del inversor.
B. Protección contra sobrecarga (fusiones)
Protección de la cadena: Cada entrada de cadena positiva está equipada con un soporte de fusible de CC con un fusible calibrado (a menudo 15A).
Si se produce un cortocircuito o sobrecorriente en una cadena, solo saltará el fusible de esa cadena.
C. Protección Contra Las Sobretensiones (Parasoften – SPD)
La caja incorpora un dispositivo de protección contra sobretensiones tipo 2 (SPD) conectado entre las líneas de CC positiva y negativa y el suelo.
Seguridad de rayos: Este pararrayos absorbe picos de tensión extremadamente altos causados por rayos u otros transitorios. Los redirige al suelo y, por lo tanto, protege el inversor, el controlador de carga y el resto del sistema electrónico.
D. Interruptor de aislamiento (Opcional, pero a menudo incluido)
Interruptor de sobrecarga: Muchos modelos de PV Combiner Box incluyen un interruptor de CC principal en la salida combinada.
Seguridad de mantenimiento: permite a los técnicos aislar el inversor de toda la energía solar entrante antes de cualquier operación de mantenimiento.
El PVCB0601 es, por tanto, un punto de consolidación. Una primera línea de defensa eléctrica y seguridad para todo el sistema solar.
